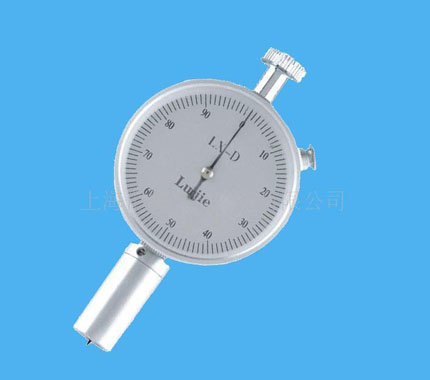

LX-D型橡膠邵氏硬度計概述：

　　LX-D型橡膠邵氏硬度計廣泛應用于一般硬橡膠、硬樹脂、壓克力、玻璃、熱塑性塑膠、印刷板、纖維等硬度材料的硬度測試。

　　技術參數(shù)：

　　精度；
　　易操作，易攜帶；
　　可選配HLX-D型橡膠硬度計測試機架；
　　最大量程：100 HD；
　　推薦測量范圍：10-90 HD ；
　　外型尺寸： 115*60*25(mm)；
　　壓針行程：2.5 mm；
　　壓針頭部尺寸：SR0.1mm；
　　凈重：0.5kgs

　　符合標準：

　　符合標準：DIN 53505,ASTM D2240 /R868,JIS R7215；
　　執(zhí)行標準：GB/T531-99,GB2411-80,HG/T2489-93,JJG304-2003

-----------------------------------------------------------------------------------------------------

　　延伸閱讀：

　　操作說明
　　把試樣放置在堅固的平面上，拿住LX-D邵氏硬度計，壓針距離試樣邊緣至少12mm平穩(wěn)地把壓足壓在試樣上，使壓針垂直地壓入試樣，直至壓足和試樣完全接觸時1s內讀數(shù)。在測點相距至少6mm的不同位置測量硬度值5次，取其平均值（微孔材料測點相距至少15mm）。為穩(wěn)定測試條件，提測試精度，應將LX-D硬度計裝置在配套生產的同型號測定架上測定。
　　指針不指零位解決方法
　　如指針量偏離零位時，可以松動右上角壓緊螺絲，轉動表面，對準零位將硬度計壓在玻璃板上時，壓針端面與壓腳底面嚴密接觸于玻璃板上指針應指100度，如不指零位和100度時，可輕微按動壓針幾次。
　　如仍不指零位和100度時，則不能使用，如在定荷架上使用時，可拔動手柄，使工作臺上升，將定位銷插入工作臺下部小孔，調整后使用，如仍不指100度時同樣不可使用，需要進行調整，但調整必須要有專用砝碼和檢定裝置等，方圓提醒您此時最好送生產單位調整為宜。
　　注意事項
　　一、橡膠的試樣及試驗溫度應分別符合GB531及GB527的規(guī)定
　　1、橡膠的試樣厚度不小于6mm，寬度不小于15mm，長度不小于35mm，試樣厚度不足6mm時，可用同樣膠片重疊測定，但不超過4層，并要求膠片上下平行。
　　2、橡膠硬度測定溫度規(guī)定18-28攝氏度，試樣在試驗溫度下應至少存放5小時。
　　二、塑料試樣及試驗溫度符合HG-125-65規(guī)定：
　　1、塑料試樣不正方形，邊長50mm、厚度6mm。也允許采用50X15mm的試樣。
　　2、塑料硬度測定溫度規(guī)定為20℃±2℃，試樣在試驗溫度下放置16小時。
　　三、橡膠及塑料試樣表面均應光滑、平整、不應有缺陷、機械損傷及雜質。
　　四、LX-D邵氏硬度計使用35000次后，建議每使用10000次左右按GB531規(guī)定檢查彈簧壓力與指針刻度關系及壓針端部的形狀尺寸。
　　五、硬度計LX-D使用完畢后，裝入儀器盒或儀器箱內，放置干燥處，防止受潮。
　　六、定荷測定架上的升降小軸和工作臺底部，請注意經(jīng)?？粮筛锩鼉?，涂少量防銹油以防生銹。
