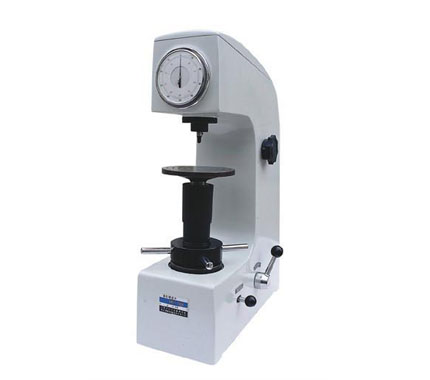

HR-150A 洛氏硬度計

洛氏硬度計

瀏覽：3137次 2013/09/29

HR-150A洛氏硬度計概述：

HR-150A洛氏硬度計為臺式洛氏硬度計，采用洛氏(ROCKWELL)測量原理，適用于硬質合金、碳鋼、合金鋼、鑄鐵、有色金屬等材料的洛氏硬度檢測，可廣泛應用于計量、機械制造、冶金、建材等行業的檢測、科研與生產。

洛氏硬度計采用洛氏測量原理，可直接進行洛氏硬度測量。具有結構剛性好,操作簡單，示值穩定、維護方便的特點。適用于硬質合金、碳鋼、合金鋼、鑄鐵、有色金屬等材料的洛氏硬度檢測。

功能特點：

★ 該機數據準確、產品可靠耐用，測試效率；

★ 表盤可直接讀出HRA、 HRB、 HRC標尺；

★ 采用精密油壓緩沖器，加載速度可調；

★ 純機械手動測試過程，無需電氣控制；

★ 廣泛適用于生產現場中的品質監控，工作環境適應性強；

★ 精度符合GB/T230.2 6508-2 和美國ASTM E18。

主要應用范圍：

HR－150A型洛氏硬度計的應用范圍非常廣，他可測定黑色金屬、有色金屬、非金屬材料的洛氏硬度；

適用于淬火調質等熱處理的洛氏硬度測量；曲面測量穩定可靠。

安裝說明

1.硬度計的工作條件

2.在室溫攝氏10~30度范圍內；

3.室內的相對濕度不大于65%；、

4.在無震動的環境中；

5.周圍無腐蝕性介質。

6.硬度計拆箱

7.卸去箱體底部的四個螺母，抬起移開箱體，取出附件箱。

8.抬底板，用扳手將底板下的2只M10螺栓旋出，硬度計與底板脫離，提出硬度計（注意安全）。

9.拆箱后的硬度計水平安放在穩固的工作臺上，其水平度不超過1mm/m。同時在工作臺適當位置開孔（圖1），使螺桿（8）能正常工作。

保養及注意事項

1.試驗人員應遵守操作規程，能在試驗前后經常用標準塊校對儀器。不經常使用的硬度計，開機后在標準塊上要進行數次的硬度測定，穩定后，再進行試件的測試。

2.儀器搬運時應托底搬運，不得橫倒,并取下砝碼和吊桿。

3.在硬度測試中，加試驗力、保持試驗力、卸除試驗力時，嚴禁轉動變荷手輪。

4.硬度塊的使用只能在工作面進行，兩相鄰壓痕及壓痕中心至邊緣距離不小于3mm，其使用周期為二年。

5.硬度計做好周期檢定工作，每年至少一次以保證硬度計的準確性。

6.硬度計常見故障排除當硬度計發生故障時，應與有關單位聯系進行修復，一般常見故障可自行解決

參數及規格：

測量范圍：20-88HRA，20-100HRB，20-70HRC

試驗力：588.4、980.7、1471牛頓（60、100、150公斤力）

試樣允許最大度：170毫米

壓頭中心至機壁距離：135毫米

硬度分辨率：0.5HR

外形尺寸：466 x 238 x 630毫米

重量：約65千克

HR-150A洛氏硬度計主要附件：

大平試臺：1個

小平試臺：1個

V形試臺：1個

金剛石圓錐壓頭：1只

1/16”鋼球壓頭：1只

標準洛氏硬度塊：5塊

-----------------------------------------------------------------------------------------------------

延伸閱讀：

HR-150A洛氏硬度計操作視頻（清）（點擊查看）

HR-150A洛氏硬度計可承載多大的試驗力？

HR-150A洛氏硬度計可承載試驗力包括：588.4、980.7、1471牛頓（60、100、150公斤力），可滿足常用的硬度測試實驗，HR-150A洛氏硬度計為臺式洛氏硬度計，采用洛氏(ROCKWELL)測量原理，適用于硬質合金、碳鋼、合金鋼、鑄鐵、有色金屬等材料的洛氏硬度檢測，可廣泛應用于計量、機械制造、冶金、建材等行業的檢測、科研與生產。

HR-150A洛氏硬度計操作使用方法

1 試驗前的準備工作

1 調整主試驗力的加荷速度:

手柄[16]置于卸荷位置,手把[13]轉到1471N的位置, 將35-55HRC的標準硬度塊放在工作臺上,旋轉手輪[27]使硬度塊頂起主軸[1],加上馭試驗力,拉動手柄[15]加主試驗力,觀察指示表大指針,從開始轉動到停止的時間應在4~8秒范圍內,如不符,可轉動油針[14]進行調整,反復進行,直到合適為止.

2 試驗力的選擇:

轉動手把[13]使所選用的試驗力對準紅點,但必須注意變換試驗力時,手柄[16]必須置于卸荷狀態即后極限位置

3 安裝壓頭:

安裝壓頭時應注意消除壓頭與主軸[1]端面的間隙.消除方法是: 裝上壓頭,并用螺絲釘[28]輕輕固定,然后將標準塊或試驗件放在工作臺上,旋轉手輪[27]加上初試驗力,拉動手柄[15]使主試驗力加于壓頭上,再將螺釘[28]擰緊,即可消除主軸與壓頭間的間隙.

2 試驗程序

1 將絲杠[26]頂面及被選用的工作臺上下端面擦干凈,將工作臺置于絲杠[26]上.

2 將試件支撐面擦干凈,放在工作臺上,旋轉手輪[27]使工作臺緩慢上升,并頂起壓頭,到小指針指著紅點,大指針旋轉三圈垂直向上為止允許相差±5亇刻度,若超過5亇刻度,則此點應作廢,重新試驗

3 旋轉指示器[24]外殼,使C,B之間長刻線與大指針對正順.逆時針旋轉均可.

4 拉動加荷手柄[15],施加主試驗力,這時指示器的大指針按逆時針方向轉動.

5 當指示器指針的轉動顯著地停頓下來后,即可將卸荷手柄[16]推回,卸除主試驗力. 注意:主試驗力的施加與卸除,均需緩慢進行.

6 從指示器上相應的標尺讀數: 采用金剛石壓頭試驗時,按表盤外圈的黑體字讀取;采用鋼球壓頭試驗時,按表盤內圈的紅字讀取.

7 轉動手輪使試件下降,再輕輕移動試件后,按上述2-6過程進行新的試驗.
