LX-A型數顯邵氏硬度計概述：

　　數顯lx-a邵氏橡膠硬度計是測定硫化橡膠和塑料制品硬度的儀器，該儀器有A型、D型、C型三種形式A型適用于低中硬度的測試。采用橡塑并用，塑料中含有發泡劑制成的鞋用微孔材料硬度的測試。

　　功能特點：

　　LX-A型適用于一般橡膠、合成橡膠、軟橡膠，多元脂、皮革、蠟等，符合標準DIN53505,ASTMD2240,JISR7215

　　使用說明：

　　把式樣放置在堅固的平面上，拿住硬度計，壓針距離試樣邊緣至少12mm平穩的把壓足壓在試樣上，使壓針垂直的壓入試樣，直至壓足和試樣完全接觸時1S內讀數。在測點相距至少6mm的不同位置測試硬度值5次，取其平均值（微孔材料測點相距至少15mm）。為穩定測試條件，提測試精度，應將硬度計裝置在配套生產的同型號測定架上測定。

　　技術參數：

　　測量范圍：0-100HA HD
　　準確度：＜1%H
　　分辨率：0.1H
　　自動關機
　　帶有RS232C接口
　　使用環境：溫度：0-40℃濕度：10-90%RH
　　電源：4節7號電池
　　外形尺寸：162x65x28mm

　　-------------------------------------------------------------------------------------------------
　　延伸閱讀：

　　LX-A數顯橡膠硬度計的校準

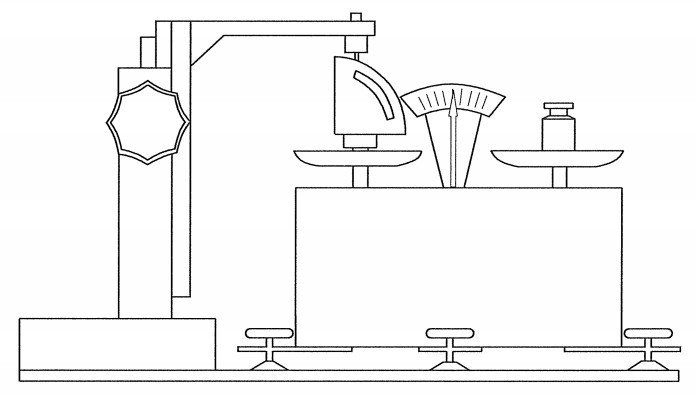

　　用天平對LX-A數顯橡膠硬度計作用力進行校準。垂直固定硬度計，壓針對準天平的一個架盤，并在架盤中間放置一個小墊，以免壓足和架盤接觸，如圖所示。小墊上有一個小圓柱體，約2.5mm，直徑約1.25mm。

　　對于校準A型邵氏硬度計，圓柱體的上端中間稍稍凹下，能容納壓針擱在上面;對于校準 D 型硬度計，圓柱體上端中間要有一個直徑約0.5mm小孔，使壓針能進人小孔里面，小孔有足夠的深度，使壓針頂端的球面不和小孔底面接觸。
　　小墊的重量在天平的另一個架盤用砝碼平衡，然后在架盤上繼續放置砝碼，使壓針受到垂直向上的作用力，改變破碼的質量，在壓針上的作用力相應地產生變化，LX-A數顯橡膠硬度計得到不同的示值。作用力和示值的關系式給出，A 型硬度計作用力計算結果允許偏差為±80mN， D型硬度計為±440mN。也可以用相應準確度的電子天平或其他專用于邵氏硬度計的測力儀器進行校準。用于校準邵氏A型硬度計的天平或其他測力儀器，示值誤差不超出±8.0mN，用于校準D型硬度計，示值誤差不超出±44.0mN。

　　使用須知：

　　使用前應檢查硬度計的指針在自由狀態下應顯示為零，（如不顯示為零，使用清零鍵ZERO清零）。將硬度計壓在玻璃板時，應顯示100度（壓針端面與壓腳底面嚴密接觸與玻璃板上）。如不指示0和100度時，可以輕微按動壓針幾次，如仍不顯示0和100度時，則不能使用。如在定荷架上使用時，可以按動手柄，使硬度計在砝碼重力作用下，硬度計壓足和測試臺完全接觸，此時數值顯示應100±1度，可以使用試驗臺下兩個調節手輪微調，如仍調不到100±1度，同樣不可以使用，做好送廠方調整為宜。
　　D型硬度計手持壓在玻璃上檢驗零位時貨裝置在定荷測定架上調整零位時，必須在硬度計壓足下放置堅硬的專用量塊，否則，硬度計壓頭會壓損玻璃板，而且很難準確示值。

　　橡膠試樣應按GB/T631-99的要求制備，塑料試樣應按GB2411-80的要求制備，橡膠微孔材料的試樣應按GB2489-93的要求制備
　　在可能的情況下橡塑試樣在測定前應按照GB0T2941/GB/T2918的規定在實驗室標準溫度下進行調節后再測定。當試樣用A型硬度計測量值超過90度時，推薦使用D型硬度計，當D型硬度計測量值低于20度時，推薦用A型硬度計。A型硬度計示值低于10度時是不準確的，測量結果不能使用。硬度計在使用完畢后，應擦凈裝入儀器盒內，放置干燥處，防止受潮。
