一、產品概述：

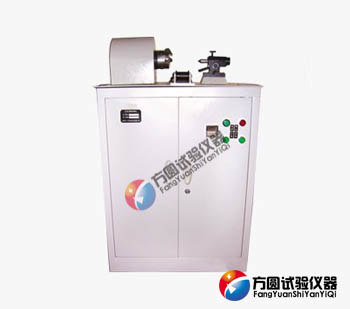

CR-10大直徑線材纏繞試驗機是研發的新一代線材卷繞試驗機，該機是臥式主機，由加載、傳動、卷繞、加力、跟蹤、等部分組成，主要適用于測定標稱直徑為Φ1-Φ10mm的鋼絲、銅、鋁及其合金線材的卷繞性能；試驗方法是將鋼絲一端固定，另一端圍繞規定直徑的試棒卷繞到規定圈數，觀察其表面的缺陷等。

二、適用標準：
1 GB/T4909.7—2009《裸電線試驗方法 第七部分:卷繞試驗》
2 GB/T2976-2004《金屬材料 線材 纏繞試驗方法》
三、產品描述：
1. 主    機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。芯棒采用優質合金結構鋼，表面光滑，剛度大，保證其使用壽命。
2. 驅動系統：電動機驅動，轉動扭矩大，加載均勻、穩定無沖擊。
3. 傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及較的傳動精度。
4. 拉緊裝置：針對細線材，采用砝碼加力，加力不超過公稱拉力的5%,以保證材料緊密纏繞。
四、主要技術指標：
1. 線材直徑：Φ1-10mm；
2. 卷繞速度：15/20/60rpm；
3. 芯棒有效工作長度：100mm；
4. 主電機功率：0.75kw；
5. 電源：380V，50Hz；
6. 卷繞方向：正轉或反轉；
六、試驗機的工作環境要求：
1. 在室溫～40℃范圍內，相對濕度≤80%；
2. 在穩固的基礎或工作臺上，水平度為0.2/1000mm；
3. 在無震動及周圍無腐蝕性介質的環境中；
4. 電源電壓的波動范圍不應超過額定電壓的 10%，必須有零線。
